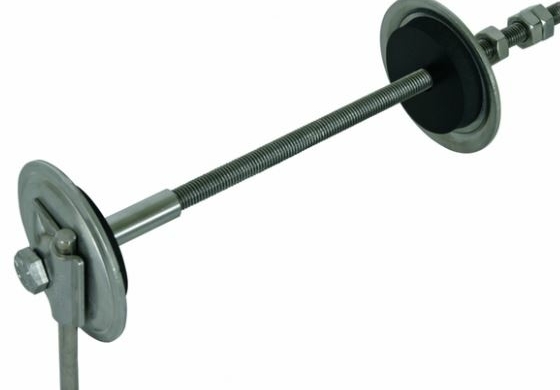

Erder- und Wanddurchführungen
Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter bei Mauern und Wänden; mit Gewindestange M10 aus Niro.
Mit MV-Klemme aus NIRO (V4A) für Rundleiter 8-10 mm
Ausführung zum nachträglichen Einbau mit Bohrung (Ø 14mm) oder ggf. durch die Fertigspreize der Schalung. Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu einer Tiefe von 10 m gegenüber stehendem Wasser darstellt.
Die Durchführung ist anschlussfertig mit MV-Klemme ausgeführt und alle erdzugewandten Bauteile bestehen aus NIRO (V4A). Die Abdichtung erfolgt durch die Anpressung der Neoprenscheiben gegen die Mauer/Wand (Fest- und Losflansch).
| Artikelnummer | Durchführungs- länge (I2) |
Gewindestab Länge (I1) |
Dichtungen | Dichtteller Ø | Werkstoff Teller |
Normenbezug | Verpackungs- einheit |
Merkliste |
| 47807 (Bestellware) |
100 -300 mm | 308 mm | Neopren | 80 mm | NIRO (V4A) | DIN EN 62561-1 | 1 Stück |
PDF-Datenblatt
Erder- und Wanddurchführung Dehn 478410
PDF-Montageanleitung
Erder- und Wanddurchführung
Weitere Ausführungen auf Anfrage erhältlich
- Durchführungslänge 300 – 500 mm
- Durchführungslänge 500 – 700 mm
Druckwasserdichte Wanddurchführung für Weiße Wanne
Zum Einbau in die Schalung.
Ist geeignet für die druckwasserdichte Durchführung von Wänden, z. B. zum Verbinden des Ringerders mit der Potentialausgleichsschiene oder dem Potentialausgleichsleiter im Fundament.
Die Druckwasserprüfung mit 1 bar stellt eine Einbausituation von einem Gebäude mit einer Tiefe von
10 m gegenüber stehendem Wasser dar. Geprüft mit Druckluft 5 bar nach DIN EN 62561-5.
| Artikelnummer | Werkstoff Platte |
Werkstoff Achse |
Wandstärke | Anschluss- gewinde |
Anschluss- platte Ø |
Normenbezug | Verpackungs- einheit |
Merkliste |
| 478030 (Lagerware) |
NIRO (V4A) | St/tZn | 200 – 300 mm | M10 / M12 | 80 mm | DIN EN 62561-(1+5) | 1 Stück | |
| 47803 (Bestellware) |
NIRO (V4A) | St/tZn | 300 – 400 mm | M10 / M12 | 80 mm | DIN EN 62561-(1+5) | 1 Stück | |
| n. v. (Bestellware) |
NIRO (V4A) | St/tZn | 400 – 500 mm | M10 / M12 | 80 mm | DIN EN 62561-(1+5) | 1 Stück |
PDF-Datenblatt
Wanddurchführung Dehn 478530
Wanddurchführung Dehn 478540
PDF-Montageanleitung
Wandeinführung Einbau
