Erdungsfestpunkt
Für den Betoneinbau, als korrosionsfreien Anschluss an die Erdungsanlage für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich der Ableitung z. B. an die Bewehrung von Gebäuden.
Bei dem Doppelgewinde M10 und M12 folgende Mindestlängen der Schrauben beachten:
35 mm bei M10 (Gewindelänge 40 mm)
15 mm bei M12 (Gewindelänge 20 mm)
Zum Anschluss der Erdung von Gebäuden
- Anschlussstelle für Ableitung (Erdungsanlage) gleichzeitig auch Messtelle (Durchgangs- / Widerstandsprüfung
- Anschlussplatte mit Gewinde M10 bzw. M12 geeignet zum Aufschrauben der Anschlussklemme
- Anschlussachse geeignet zum Anschluss der Armierung, z. B. mit Kreuzklemme
- Bei Verwendung von 2 Erdungsfestpunkten kann mittels Parallelverbinder Mauerdurchführung (Längenverstellbarkeit bis zu Wanddicken von 360 mm) für beidseitigen Anschluss von Erdleitungen erstellt werden.
- Zusätzliche Anschlussmöglichkeiten der Armierung über Verbindungsklemme.

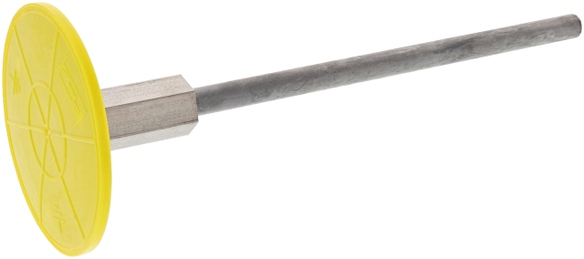

Erdungsfestpunkt Typ M mit Anschlussachse
• Anschlussplatte: NIRO, 80 mm und Anschlussachse SVtZn, 10 mm
• 180 mm lang, einschraubbar
• Abdeckplatte Kunststoff
| Erdungsfestpunkt Typ M mit Anschlussachse | Merkliste | |
| Artikelnummer | 47801 (Lagerware) |
|
| Anschlussgewinde | M10/M12 | |
| Werkstoff Platte | Niro (V4A) | |
| Werkstoff Achse | St/tZn | |
| Anschlussplatte Ø | 80 mm | |
| Abmessung Anschlussachse (Ø/Länge) | 10 / 180 mm | |
| Kurzschlussstrom ( AC 50Hz / DC) ( 1 s, ≤ 300 °C) | 6,5 kA | |
| Mindestlänge der Schrauben M10 | 35 mm (Gewindelänge 40 mm) | |
| Mindestlänge der Schrauben M12 | 15 mm (Gewindelänge 20 mm) | |
| Normenbezug | DIN EN 62561-1 | |

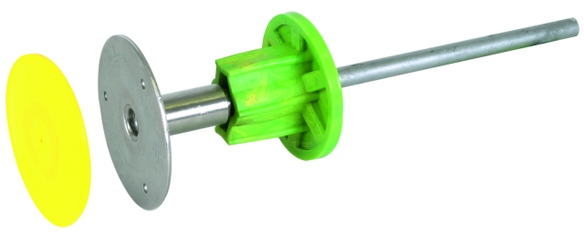

Erdungsfestpunkt Typ M verpresst mit zusätzlicher Wassersperre
Gegen das weitere Eindringen von Wasser entlang der Achse in der Wand (geprüft mit Druckluft 5 bar nach DIN EN 62561-5 und mit 1 bar Druckwasser)
Für WU-Beton (wasserundurchlässiger Beton) geeignet.
- Anschlussplatte: NIRO, 80 mm und Anschlussachse SVtZn, 10 mm
- 155 mm lang, verpresst
- Abdeckplatte Kunststoff
| Erdungsfestpunkt Typ M verpresst mit zusätzlicher Wassersperre | Merkliste | |
| Artikelnummer | 478051 (Bestellware) |
|
| Anschlussgewinde | M10/M12 | |
| Werkstoff Platte | Niro (V4A) | |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 | |
| Werkstoff Achse | St/tZn | |
| Anschlussplatte Ø | 80 mm | |
| Abmessung Anschlussachse (Ø/Länge) | 10 / 155 mm | |
| Kurzschlussstrom ( AC 50Hz / DC) ( 1 s, ≤ 300 °C) | 3,7 kA | |
| Werkstoff Wassersperre | PVC | |
| Mindestlänge der Schrauben M10 | 35 mm (Gewindelänge 40 mm) | |
| Mindestlänge der Schrauben M12 | 15 mm (Gewindelänge 20 mm) | |
| Normenbezug | DIN EN 62561-1 | |
Erdungsfestpunkt Typ M mit MV-Klemme
Für Rundleiter 8-10 mm, Bauform mit geringem Platzbedarf in der Schalung.
| Erdungsfestpunkt Typ M mit MV-Klemme | Merkliste | |
| Artikelnummer | 478112 (Bestellware) |
|
| Anschlussgewinde | M10/M12 | |
| Werkstoff Platte | Niro (V4A) | |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 | |
| Werkstoff MV-Klemme | St/tZn | |
| Anschlussplatte Ø | 80 mm | |
| Kurzschlussstrom ( AC 50Hz / DC) ( 1 s, ≤ 300 °C) | 9,3 kA | |
| Mindestlänge der Schrauben M10 | 35 mm (Gewindelänge 40 mm) | |
| Mindestlänge der Schrauben M12 | 15 mm (Gewindelänge 20 mm) | |
| Normenbezug | DIN EN 62561-1 | |
Erdungsfestpunkt mit angeschweißter Kreuzklemme aus Edelstahl V4A.
Zum Anschluss von Erdungsanlagen, Abteilungen und Armierungen.
| Erdungsfestpunkt mit angeschweißter Kreuzklemme aus Edelstahl V4A | Merkliste | |
| Artikelnummer | 478010 (Bestellware) |
|
| Anschlussgewinde | M 16 | |
| Werkstoff | Niro (V4A), 4404, AISI 316L | |
| Ø Anschlussplatte | 80 mm | |
| Kreuzklemme | 70 x 70 mm, Materialstärke 3 mm | |
| Klemmbereich Fl/Rd | 40 / 7-10 mm | |
| Schrauben | M8 x 25 mm | |
| Anzugsmoment | 15 Nm ( ca. 1,5 kgm) | |
| Normenbezug | DIN EN 62561-1 | |
Optionales Zubehör
Zum Anschließen von Rund und Flachleitern an Erdungsfestpunkte mit Gewinde M10 (M12/M16)
Ausführungen mit dem Anschlussgewinde M10 auch für die Montage auf der Rückseite des Erdungsfestpunktes (ohne Anschlussachse) z. B. für Flachband geeignet.
Anschlussklemme mit Gewindebolzen leicht M10
| Artikelnummer | Werkstoff | Klemmbereich | Anschlussgewinde | Abmessungen L/B/T |
Norm gem. | Merkliste |
| 478130 (Lagerware) |
Edelstahl V4A | Flach / Rund 30 / 8-10 mm |
M10 x 60 mm | 58 x 30 x 2,5 mm | DIN EN 50164-1 |
Anschlussklemme mit Gewindebolzen schwer M10
| Artikelnummer | Werkstoff | Klemmbereich | Anschlussgewinde | Abmessungen | Norm gem. | Merkliste |
| 47813 (Lagerware) |
Verzinkt | Flach / Rund 30-40 mm / 7-10 mm |
M10 x 45 mm | 70 x 70 mm | DIN EN 62561-1 |
Weitere Ausführungen auf Anfrage erhältlich
- Ausführung schwer M12
- Ausführung schwer M16
Mauerkragen für Blitzschutzsysteme
Blitzschutzmauerkragen dienen als Wassersperre für Flachband- und Runddrahteisen (Erdbänder) die bei Fundamentdurchführungen vergossen werden
| Mauerkragen für Blitzschutzsysteme |
||||||
| Artikelnummer | Ausführung | AD Rohr | Spannbereich | Merkliste |
||
| von AD-Rohr |
bis AD-Rohr |
|||||
| 92101 (Bestellware) |
 |

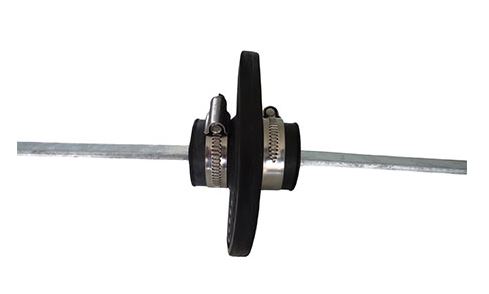

Runddraht | 8 mm | 7 | 10 | |
| n.v. (Bestellware) |
|
Runddraht | 12 mm | 10 | 14 | |
| 92102 (Lagerware) |
 |

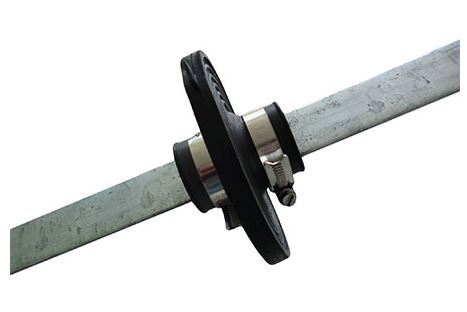

Flachbandeisen | 30 x 3 mm | 30 x 2 | 30 x 5 | |
