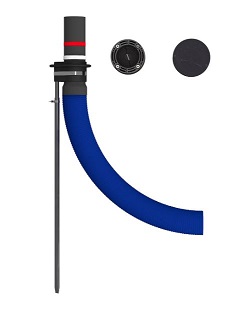

ESG 100 FUBO BHPXL – für Gebäude ohne Keller

Einsparten-Bauherrenpaket XL für Gebäude ohne Keller
-Bodeneinführung-

ESG100 FUBO BHPXL 10m

• auf Druckdichtheit geprüftes Leerohrsystem
• variable Höhenanpassung an das Fertigfußbodenniveau

Bauherrenpaket XL als Einspartengebäudeeinführung für größere Mehrfamilienhäuser oder Industrie- oder Gewerbebauten. Zur Abdichtung größerer Leitungsdurchmesser für die Medien Strom, Wasser oder Gas bis DN50, mit flexiblem, druckdichtem und überbaubaren Leerrohrsystem.

Vorteile

• leicht zu positionieren und auszurichten
• durchgängiger Schutzrohranschluss bis zur Grundstücksgrenze möglich

Maße

• Rohbauteil ∅i: 100 mm
• Spiralschlauch: ∅i: 110 mm
• Dichtelement: Anwendungsbereich: 1 Medienleitung mit ∅a 18 – 65 mm, Dichtbreite 40 mm
• Abschlussstopfen: für Schutzrohr ∅i: 95/102/110 mm, für Leitungen øa: 1×18-65 mm, 2×5-10mm, 2×12-16 mm, 2×16-20mm

Eigenschaften

• DVGW-zertifiziert
• variable Höhenanpassung and das Fertigfußbodenniveau

Anwendungsbereich

• Wassereinwirkungsklasse DIN 18533:W1-E
• WU-Richtlinie: Beanspruchungsklasse 1 und 2

Dichtheit

• gas- und wasserdicht bis 1,0 bar

Lieferumfang

• 1 Stück Rohbauteil für Bodenplatte: ESG100 FUBO werkseitig verbunden mit geprüftem Leerrohrsystem
• 1 Stück Aufstellvorrichtung inklusive Wassersperrflansch
• 1 Stück Spiralschlauch 14110/10000
• 1 Stück Dichtelement für Wasser oder Strom: HRK100 SSG 1×18-65 b40 PAGF/A4/EPDM55
• 1 Stück Leerrohrabschluss: ABEK95/102/110 1×18-65+2×16-20+2×12-16+2×5-10b50

PDF-Montageanleitung
MA_HRK100_150_200_191023
MA_VERLEGE_HATEFLEX
3030389953_ESG100_FUBO__BHPXL__210222

PDF-Prüfberichte
DVGW_ZERTIFIKAT_ESH_ESG
