MSH Basic FUBO BHP – für Gebäude ohne Keller

Hauff-Technik

Mehrsparten-Bauherrenpaket für Gebäude ohne Keller
-Bodeneinführung-

MSH Basic FUBO BHP

• geeignet für den Einsatz aller gängigen Gashauseinführungskombinationen
• auf Druckdichtheit geprüftes Leerrohrsystem
• einfache Einbindung der Dampfsperre über Klebeflansch

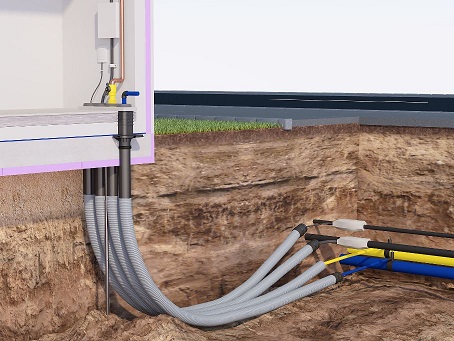

Gas- und wasserdichte Hauseinführung zum gemeinsamen Einführen und Abdichten aller Versorgungsleitungen (Strom, Wasser, Telekommunikation, optional Gas).

Vorteile

• Abdichtung aller Versorgungsleitungen durch eine Einführung
• durchgängige Schutzrohrverbindung bis zu den Hauptversorgungsleitungen an der Grundstücksgrenze
• alle Gewerke werden getrennt voneinander geführt
• die Anordnung der einzelnen Sparten ist flexibel

Eigenschaften

• DVGW-zertifiziert
• variable Höhenanpassung an das Fertigfußbodenniveau
• 50 mm umlaufender Flansch zur Anbindung der Dapfsperre

Anwendungsbereich

• Wassereinwirkungsklasse DIN 18533:W1-E
• WU-Richtlinie: Beanspruchungsklasse 1 und 2

Dichtheit

• gas- und wasserdicht bis 1,0 bar

Prüfungen/Normen

• DVGW VP 601

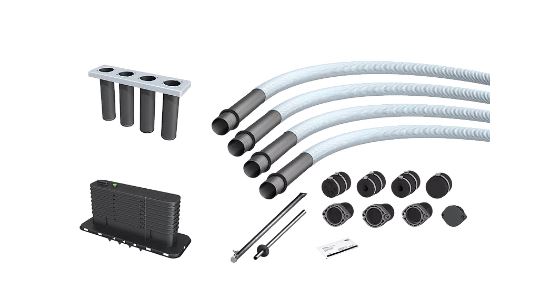

Lieferumfang

• 1 Stück Grundkörper für 4 Sparten inklusive Klebeflansch
• 1 Stück höhenverstellbare Aufstellvorrichtung inklusive Wassersperrflansch
• 4 Stück Spiralschlauch 14078 inklusive Mantelrohr und aufgezogenen 3-Stegdichtungen
• 1 Stück Dichteinsatz MSH Basic MBK R4
• 1 Stück Spartendichtelement Trinkwasser SDW 1×32/40/50
• 1 Stück Spartendichtelement Strom SDE 1×26-29/36-39/43-46/48-51
• 1 Stück Spartendichtelement Kommunikation SDK 1×13-21+3×7-13+1×5-13
• 1 Stück Blind-Dichtelement SD0
• 2 Stück Manschettenstopfen MS78U 1×24-52 für die Gewerke Elektro und Wasser
• 1 Stück Manschettenstopfen MS78K 1×13-21+3×7-13+1×5-13 für das Gewerk Kommunikation
• 1 Stück Manschettenstopfen MS78 D0 zum Blindverschluss
• 1 Stück Gleitmittel GMT35

PDF-Technische Zeichnungen
MSH Basic

PDF-Montageanleitung
MA_MSH_BASIC_FUBO_SR4_BHP_OGAS_221026_WEB

PDF-Prüfberichte
KIWA-PR_FBERICHT_MSH_BASIC_SR4F_EBT_20230425
DV-4541CQ0531_ZERTIFIKAT_MSH_BODEN_2024
