Multi-Monti-plus SS, Sechskantkopf – Edelstahl A4
Der Schraubanker MULTI-MONTI-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sonder gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar.
Vorteile
- Der montagefreundliche Schraubanker auch bei stark verschlissenen Bohrern
- Optimiertes Betongewinde mit Vollgewindevarianten für höchste Beanspruchungen
- Bis zu zwei Setztiefen für mehr Flexibilität
- Maschinell setzbar und sofort belastbar
- Verzahnte Funktionsspitze reduziert den Verschleiß und erlaubt sod die Mehrfachanwendung bei temporären Befestigungen
- Größeres zugelassenes Sortiment für ETA Option 1 ab MMS-plus 6 inklusive Seismik ab Durchmesser 10
Nachfolgend die Erklärung der einzelnen Logos.
Die einzelnen Zulassungen finden Sie direkt bei der Schraubenausführung (siehe Produkttabelle)

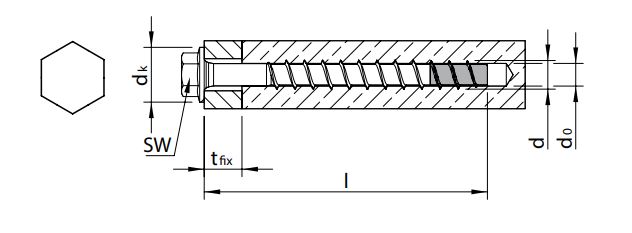

BETONSCHRAUBENAusführung: MMS-plus SS, Sechskant mit angepresster Scheibe
|
||||||||||
|
||||||||||
| Artikelnummer | Abmessung d (mm) |
Abmessung l (mm) |
Bohr-Ø d(mm) |
Klemmstärke tfix, standard* (mm) |
Klemmstärke tfix reduced*(mm) |
Kopf-Ø d(mm) |
Schlüsselweite | ETA | Verpackungseinheit Stück |
Merkliste |
| n.v. (Bestellware) |
7,5 | 40 | 6 | 1 | 5 | 14,5 | SW-10 | ♦ | 50 | |
| n.v. (Bestellware) |
7,5 | 45 | 6 | 5 | 10 | 14,5 | SW-10 | ♦ | 50 | |
| n.v. (Bestellware) |
7,5 | 55 | 6 | 1/15 | 5/20 | 14,5 | SW-10 | ♦ | 50 | |
| n.v. (Bestellware) |
7,5 | 65 | 6 | 10/25 | 1/15/30 | 14,5 | SW-10 | ♦ | 50 | |
| 110610 (Bestellware) |
7,5 | 75 | 6 | 1/20/35 | 10/25/40 | 14,5 | SW-10 | ♦ | 50 | |
| n.v. (Bestellware) |
7,5 | 85 | 6 | 10/30/45 | 20/35/45 | 14,5 | SW-10 | ♦ | 50 | |
| n.v. (Bestellware) |
7,5 | 105 | 6 | 30/50/65 | 40/55/70 | 14,5 | SW-10 | ♦ | 50 | |
Durchmesser Ø 10 mm |
||||||||||
| Artikelnummer | Abmessung d (mm) |
Abmessung l (mm) |
Bohr-Ø d(mm) |
Klemmstärke tfix, standard* (mm) |
Klemmstärke tfix reduced*(mm) |
Kopf-Ø d(mm) |
Schlüsselweite | ETA | Verpackungseinheit Stück |
Merkliste |
| n.v. (Bestellware) |
10 | 65 | 8 | — | 5 | 19,5 | SW-13 | ♦ | 25 | |
| n.v. (Bestellware) |
10 | 75 | 8 | 5 | 1/15 | 19,5 | SW-13 | ♦ | 25 | |
| 110810 (Lagerware) |
10 | 85 | 8 | 1/15 | 10/25 | 19,5 | SW13 | ♦ | 25 | |
| n.v. (Bestellware) |
10 | 95 | 8 | 10/25 | 20/35 | 19,5 | SW13 | ♦ | 25 | |
| n.v. (Bestellware) |
10 | 105 | 8 | 20/35 | 30/45 | 19,5 | SW13 | ♦ | 25 | |
Durchmesser Ø 12 mm
|
||||||||||
| Artikelnummer | Abmessung d (mm) |
Abmessung l (mm) |
Bohr-Ø d(mm) |
Klemmstärke tfix, standard* (mm) |
Klemmstärke tfix reduced*(mm) |
Kopf-Ø d(mm) |
Schlüsselweite | ETA | Verpackungseinheit Stück |
Merkliste |
| 110620 (Bestellware) |
12 | 95 | 10 | — | 5 | 22,5 | SW-15 | ♦ | 25 | |
| n.v. (Bestellware) |
12 | 105 | 10 | 5 | 1/15 | 22,5 | SW-15 | ♦ | 25 | |
| n.v. (Bestellware) |
12 | 120 | 10 | 5/20 | 15/30 | 22,5 | SW-15 | ♦ | 25 | |
| n.v. (Bestellware) |
12 | 135 | 10 | 20/35 | 30/45 | 22,5 | SW-15 | ♦ | 25 | |
| * Klemmstärke tfix, standard und tfix, reduced in Abhängigkeit der angegebenen Tragfähigkeit aus der ETA-15/0784 | ||||||||||
PDF-Technische Bewertung
DE_ETA_MMS-plus_15-0784
PDF-Leistungserklärung
DoP_15-0784_01_DE
Optionales Zubehör
HECO®-Prüfhülse für Wiederverwendbarkeitsprüfung
Die HECO-Prüfhülse (Messhülse) ermöglicht eine Prüfung des Schraubankers MULTI-MONTI-plus auf Wiederverwendbarkeit bzw. Mehrfachverwendung bei temporären Befestigungen.
Die Metallprüfhülse aus Edelstahl dient zur Verschleißkontrolle des Gewindedurchmessers von
MMS-plus 10 bis MMS-plus 20
Ihre Vorteile
- Metallprüfhülse zur Kontrolle des Gewindedurchmessers zur Mehrfachverwendung von
MM-plus 10 bis MM-plus 20 bei temporären Befestigungen - Metall: Edelstahl
| Artikelnummer | Bezeichnung | Ausführung | Verpackungseinheit Stück |
Merkliste |
| n.v. (Bestellware) |
HECO Prüfhülse für MMS-plus | MMS-plus 10 | 1 | |
| n.v. (Bestellware) |
HECO Prüfhülse für MMS-plus | MMS-plus 12 | 1 | |
| n.v. (Bestellware) |
HECO Prüfhülse für MMS-plus | MMS-plus 16 | 1 | |
| n.v. (Bestellware) |
HECO Prüfhülse für MMS-plus | MMS-plus 20 | 1 |
PDF-Allgemeine Bauartgenehmigung
DE_Z-21-8-2061
