Rückbiegeanschluss BWA
Bewehrungsanschlüsse für beständige Verbindungen
Der Bewehrungsanschluss ist ein vorgefertigter Rückbiegeanschluss und ermöglicht eine einfache und rationelle Verbindung von Stahlbetonbauteilen, die in unterschiedlichen Bauabschnitten betoniert werden. So können Wände, Decken, Konsolen oder Treppen nachträglich hergestellt und kraftschlüssig verbunden werden.
- typengeprüfte Herstellung und Bemessung nach DIN 1045-1 bzw. DIN EN 1992 (Eurocode 2) und dem DBV-Merkblatt “Rückbiegen von Betonstahl und Anforderungen an Verwahrkasten nach Eurocode 2” des DBV.
- Profil und Deckel aus verzinktem, perforiertem und geprüftem Stahlblech, Deckel aus Kunststoff auf Anfrage möglich
- Profilkantengeometrie gegen Eindringen von Frischbeton
- einfaches Annageln des perforierten Stahlblechkastens an der Schalung
- Formstabilität während des Betonierens durch robustes Stahlprofil und Stahldeckel
- einfaches und schnelles Herauslösen der Stahlabdeckung nach dem Betonieren
- Stahleinlage: B500B (WR) nach DIN 488 mit garantierter Rückbiegefähigkeit
- Sonderlösungen für Spezialfälle auf Anfrage jederzeit möglich.

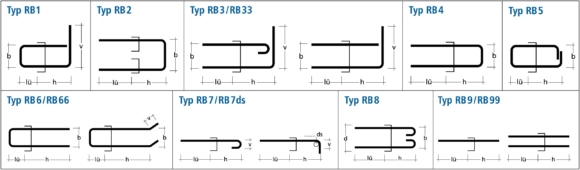

| Anschlusstypen | Typ | Anwendung |
 |
Rübox Typ G |
Einreihiger bzw. zweireihiger Rückbiegeanschluss aus einem profiliertem, verzinkten Verwahrkasten. Einstufung der Beschaffenheit der Fugenoberfläche gemäß Anforderungen an Verwahrkästen nach EC2 in “glatt” |
 |
Rübox Typ QW |
Zweireihiger Rückbiegeanschluss aus einem querverzahnten, verzinkten Verwahrkasten. Zur Übertragung von Querkräften quer zum Element, z. B. Anschluss Decke an Wand |
 |
Rübox Typ QS |
Zweireihiger Rückbiegeanschluss aus einem querverzahnten, verzinkten Verwahrkasten. Zur Übertragung von Querkräften längs zum Element, z. B. Anschluss Wand an Wand |
 |
Rübox Typ Z |
Einreihiger bzw. zweireihiger Rückbiegeanschluss bauaufsichtlich zugelassen (Z-21.8-2161) durch das Deutsche Institut für Bautechnik (DIBt). Eingestuft in die Fugenkategorie rau/verzahnt bei einer Beanspruchung längs/quer zum Bewehrungsanschluss (Fuge). |
